摘  要

臭氧（O3）處理技術，可以對空間或水體中的各類物質進行反應，其過程不會產生不環保的物質，是已知氧化能力很強的材料。它作為一項既環保又安全的應用技術，即可以解決水中的異味物質以及顏色不純凈的問題，將水中總有機物含量（COD）降低50%左右，又能對凈化空間環境，對環境內的各類細菌、病毒等微生物起到良好的殺滅作用。國外對于生產環境及各類生產用水、飲用水等有嚴格的標準執行，如飲用水不得含有病原菌、毒素等，但需含礦物質。各種礦物質、pH值、混濁、顏色、溶解率、氣體、微生物等，都會影響水的品質。為提高水質，歐洲、日本和美國均在上個世紀采取了臭氧水處理技術。我國近些年才開始使用成熟的臭氧凈化處理技術和設備。使用臭氧可以凈化生產環境，可以大大節約水資源、促進水資源的循環再利用。

本廠成立以來，針對不同的環境，研發出不同應用目標下的處理方案，完善了臭氧處理技術在我國應用的技術基礎。這項研究有望改變目前我國臭氧處理應用的盲目性問題，同時在更大范圍內推廣應用臭氧處理技術，提高我國生產生活、食品藥品的安全性，更有效地資源的利用。臭氧制備技術經過幾十年來的研究，單位能耗降低了約2－3倍，臭氧發生器的價格也在不斷下降，設備更為緊湊更有利于推廣。

1、綜述

1.本方案報價僅適用于此次。

2.本次臭氧系統由臭氧室、閉路循環冷卻水系統和控制系統及臭氧管道。臭氧系統包含1套空氣源臭氧發生器與其配套的自控、儀表及閥門。廣州佳環電器科技有限公司作為專業的臭氧設備供應商，提供穩定可靠的臭氧制備系統及外圍配套產品，并提供技術與工藝支持。

3.本方案報價包含臭氧發生成套設備的設計、制造、供貨、電話指導安裝等方面的技術要求。

4.供方保證提供的產品符合本方案報價及相關要求，并滿足相應的國家及行業標準。

5.方案報價中未盡事宜，由雙方共同協商解決，并以書面形式予以確認。

2、根據以上要求，我司廣州佳環電器科技有限公司臭氧發生器全套系統如下：

 3、整套設備具體

（1）HY-025-1000A臭氧發生器技術參數

（2）螺桿式空壓機技術參數

（3）儲氣罐技術參數

（4）過濾器技術參數

（5）冷凍式干燥機15P技術參數

（6）吸附干燥機15P技術參數

4.整套設備運行功率

5.臭氧發生器詳解

6.項目工程界面

1.供方負責供貨范圍內設備的供貨。

2.供方負責將設備運送至需方指定地點，負責設備的指導安裝，并對設備保修期內的設備質量負責。

如果客戶需要上門安裝需要達到以下幾點：

3.安裝之前，供方負責檢查設備安裝處的土建基礎尺寸。對于不適于安裝的土建條件，督促需方進行改正，并給予詳細指導。

4.供方委派有經驗的工程技術人員到現場對需方操作人員進行技術培訓。培訓內容包括系統設備組成、工作原理、控制工藝等理論培訓和設備現場操作、設備的維護保養工作、系統運行參數調整、設備故障排除、事故應變措施等實操培訓。

5.需方負責供方供貨范圍以外的所有貨物，負責所有土建（包括所有設備穿墻管路開孔、橋架鋪設開孔，設備過路過道管溝及預埋件等）及貨到現場的保管、就位、安裝材料及安裝。

6. 需方負責提供380V/3PH/50Hz三相五線制電源，接到系統各用電設備。

7. 臭氧發生器需可靠接地，需方負責在臭氧制備間內預埋接地裝置，并用接地扁鐵連接至臭氧發生器的接地端子處。

8.安裝條件：安裝放置臭氧發生器系統的房間要求干燥且通風良好，不得安裝在陰冷潮濕、有陽光直射或沙塵較多的地方，更不能安裝在有化學腐蝕的環境。主機工作時必須有冷卻水進出，使用環境溫度應在0-40℃之間，相對濕度不大于85%，周圍無易燃、腐蝕性氣體或?qū)щ妷m埃。設備距離房間外墻至少應有1 m的散熱距離，房間內部凈高度不宜低于5米。

9. 需方配合：設備安裝之前，需方須完成所有的土建工作。在指導安裝、調試臭氧系統期間，需方應免費提供充足的水、電、氣，并為供方人員指導安裝、調試提供充分的便利。

7.氣源條件

內部循環冷卻水水質條件

純水或除鹽水。

電源條件

8.臭氧發生器產生原理

（1）環境條件及設計條件

1 氣源條件

臭氧發生器使用干燥潔凈空氣源或氧氣氣源（利用環境空氣制成氧氣供臭氧發生器使用）。

2 電源條件

380V  50Hz  臭氧發生系統（不含氣源設備）要求負荷50KW

（2）臭氧發生器設計、制造和檢驗標準

CJ/T322-2010      中華人民共和國城鎮建設行業標準《水處理用臭氧發生器》

GB150             鋼制壓力容器

GB/T 191          包裝儲運圖示標志

GB 3095-1996      環境空氣質量標準

GB 4208           外殼防護等級（IP 代碼）

GB/T 6682-2008    分析實驗室用水規格和試驗方法

GB 7521.1-2005    低壓成套開關設備和控制設備 第 1 部分：型式試驗和部分型式試驗

                  成套設備

GB/T 13306        標牌

    CJ/T3028.1-94     臭氧發生器標準；符合電氣及控制應符合IEC 標準.

    GB-52261-2002     機械安全機械電氣設備第一部分：通用技術條件

    GB/T 5226.1-2002  機械安全機械電氣設備標準

GB/T13384         機電產品包裝通用技術條件

GB 14050          系統接地的型式及安全技術要求

GB 19517          國家電氣設備安全技術規范

DIN EN60204       旋轉電機（測定和操作狀態）

GB4942.1－85      電機外殼防護

符合中國安全環保標準（USP）.

符合國家計量標準或ISO 標準.

（3）系統總體說明

  1.臭氧發生器由1臺臭氧放電室、1套臭氧專用中頻高壓電源以及控制系統組成。
  2.臭氧放電室是安裝臭氧發生單元的裝置。臭氧發生單元是組成產生臭氧的最基本元件，包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分，在臭氧發生單元中系指分布高壓電場的導電體；介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件，在臭氧發生單元中系指位于兩電極間，造成穩定的輝光放電的絕緣。
  3.我公司的臭氧放電室：外電極系不銹鋼制造，臭氧發生單元呈蜂窩狀排布，采用非玻璃放電體——高壓電極和介質管為一體化結構，在高壓電極表面燒結石英介電層。每個臭氧發生單元帶有獨立的高壓熔斷器，保證了放電室整體正常、可靠、有效的工作。
  4.臭氧電源是將輸入工頻電源轉化為中頻高壓電源的裝置，也稱為“供電單元”，使臭氧發生裝置內形成高壓電場。臭氧電源裝置主要包括整流逆變電路、電抗器、高壓變壓器、控制裝置及顯示操作盤等。整流逆變電路將供電電源轉換成輝光放電所要求的中、高頻交流電源，經過高壓變壓器升壓后，中頻高壓電源輸送到臭氧發生裝置。

  5.電源控制裝置設計為單片機，采用CPU實行數字控制，設置自動軟啟動功能，臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性，并設計了用于整體保護的保護電路或安全回路。
  6.臭氧發生器采用水冷卻，通過滿足質量要求的足量的冷卻水有效地帶走電暈放電時放出的熱量，冷卻水可循環使用并通過外部工藝降溫。
  7.發生器產量可根據用戶實際需要進行調整，并具有多重保護功能，防止意外情況下，對發生器造成損壞。

（4）臭氧系統機組概況、安裝條件及注意事項

5.1、室內應有無易燃易爆氣體及導電粉塵。禁止安裝在氨氣易泄露或有發生爆炸危險的危險區域

5.2、室內有380v/50Hz交流電源。

   5.3、環境溫度要求：0℃-40℃

   5.4、環境適度要求：≦75％

   5.5、放置本機的地面要求平整，注意將設備平穩放在地上或支架上

   5.6、設備安裝時保持設備工作環境通風及空氣干燥，該空間須安裝風扇或空調

（5）高壓放電式發生器
    該類臭氧發生器是使用高頻電源系統，使電場內或電場周圍的氧分子發生電化學反應，從而制造臭氧。該臭氧發生器具有技術成熟、工作穩定、使用壽命長、臭氧產量大（單機可達8Kg/h）等優點，所以是國內外相關行業使用最廣泛的臭氧發生器。
（6）采用水冷卻發生管，風冷卻電源的方式

臭氧發生器工作時會產生大量的熱能，需要冷卻，否則臭氧會因高溫而邊產生邊分解。水冷型發生器冷卻效果好，工作穩定，臭氧無衰減，并能長時間連續工作。
（7）采用石英管放電技術

    石英管由于具有介電常數高、壁厚均勻、橢圓度好、耐高溫、耐潮濕等特點而最常被一些高性能的臭氧發生器使用。陶瓷板易脆裂，只適用一些小型發生器。陶瓷管的壁厚和橢圓度不易控制，容易出現放電不均勻的問題，所以使用的不多。玻璃管和搪瓷管介電常數低，耐高溫性能差，易炸裂，只有在一些低端發生器上使用。

（8）工作原理

當含氧氣的氣體通過兩個電極間的放電間隙時，部分氧氣分子（O2）會被轉化為臭氧（O3）從而實現臭氧制備（見圖 1）。當高壓電極上帶有變化的高電壓時，電極之間的放電間隙處會產生微放電，氧氣分子被分解為自由態的氧原子O，部分自由態的氧原子與未分解的氧氣分子重新結合生成臭氧（O3）即 O＋O2＝O3，被稱為“電暈放電”或“無聲放電”。

   事實上施加在電極上的電能只有一部分用于制備臭氧，制備過程中同時還會產生熱量，需要通過冷卻水來有效冷卻臭氧發生模塊。臭氧制備過程受原料氣的質量和冷卻水的溫度影響比較顯著，溫度越低，臭氧制備效率越高。

（9）臭氧工藝流程

臭氧發生器系統組成，包括：空氣源系統、臭氧發生器主機、電源柜。

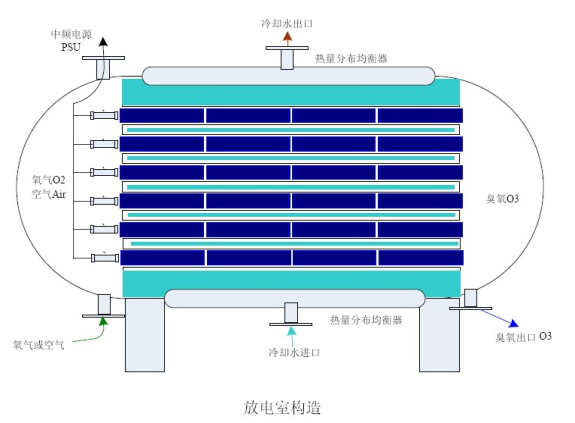

（10）臭氧放電室結構設計

放電室內部由多根石英放電體組成多個分單元，每組高壓電極帶有獨立的熔斷器，保證放電室整體正常、可靠、有效工作。不僅僅是為了提供高效發生臭氧量，而且是基于安全可靠、容易維護的設計思想。

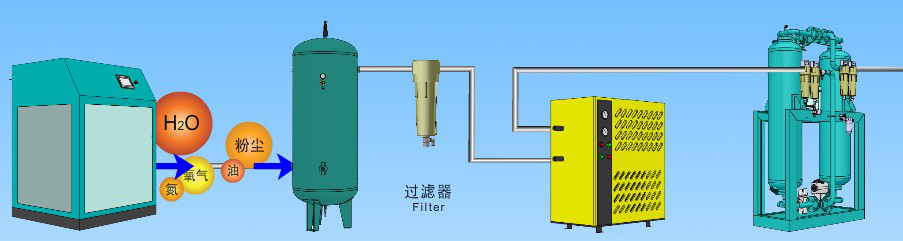

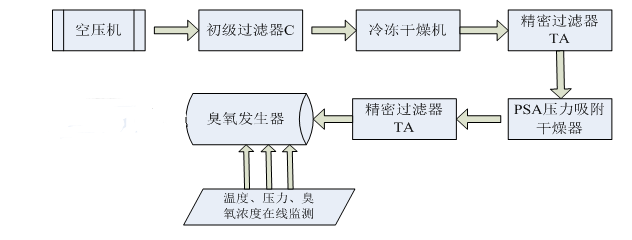

（11）氣源處理工藝流程圖

（12）應用領域

臭氧適用于各種水處理和空間領域，如：

①飲用水的消毒、脫色、除味、除有害有機物；

 ②游泳池用水消毒、脫色、除味、除有害有機物；

 ③廢水的化合物斷鏈、去COD、除味消毒、脫色；

 ④水產養殖消毒、凈化；

 ⑤空間的凈化消毒、除味；

⑥化工業中的氧化、硫化工藝。

（13）環境條件要求

（14）安裝環境條件

安裝地點必須符合條件：環境溫度、海拔、、濕度、保護等級、振動、設備房地面平整、通風、干燥。

確保設備維護空間不低于1米，散熱不會導致房間的溫升超過允許范圍。

11.服務

出廠前檢驗

設備出廠前，需方或設計方可組織人員到供方生產場地進行出廠前驗收，檢驗設備是否符合設計要求。

供方對需方或設計方組織的出廠前驗收提供積極的配合。

包裝

1.所有的設備在運送前已做有足夠的保護措施和完整的包裝，使設備不受潮濕、剝蝕或其它形式的損壞。在我方工廠已涂過面漆的設備部件例如開關箱、控制箱等，在發貨時會放入木箱中保護，部件用木夾板通過螺栓固定在木箱上。其中電氣設備密封在聚乙烯或類似的包裝袋中（包括必要的干燥劑），做好充分的預防措施以防潮濕的侵入。

2. 包裝箱內和捆內的各散裝部件在裝圖中的部件號、零件號標記清楚。在每件包裝箱的兩個側面上，用不褪色的油漆印上合同號、目的站、供貨、收貨單位名稱、箱號、設備名稱、圖號等。

3. 每件包裝箱內，附有包括分件名稱、規格、型號、數量、重量、價格、圖號等的詳細裝箱單一份、質量合格證明書一份。

4.重量為二噸或超過二噸的貨物，在包裝箱的側面以運輸常用的標記和圖案標明重心位置及起吊點，以便于裝卸搬運。按照貨物的特點，裝卸和運輸上的不同要求，包裝箱上明顯地印刷有“輕放”、“勿倒置”和“防雨”等字樣。

運輸

1.設備/材料的內陸運輸采用汽車集中發運。

2.在裝車前檢查車輛是否合格，裝車過程中檢查貨物放置是否合理，固定是否牢固，確保安全運抵現場。

安裝及調試

1.供方派經驗豐富的人員到現場進行供貨范圍內的設備的安裝、調試等工作內容，并根據需方的要求進行工作配合，直至設備完成試運行工作。

售后服務及響應

2.供方承諾接到需方信息后4小時響應，24小時到達現場，48小時完成解決。

售后服務

1.臭氧發生器免費保修一年。

2.外購設備的質保期限按生產廠家規定為準（一般為一年，特殊情況例外）。

3.在保修期內對整套系統進行到達現場，免費指導客戶維護保養。

4.空壓機在保修期內的正常維護，更換三濾、潤滑油等不在保修范圍內，由買方自行負擔。

質保期限外的服務

1.廣州佳環電器科技有限公司生產的設備出現故障，負責維修，僅收取更換器件的工本費。

2.其它外購設備，保修期外的售后服務由使用方負責協調，協調不力由廣州佳環電器科技有限公司負責。

3.即使在保修期內發生下列情況之一者，不屬于免費維修范圍：

①需方?jīng)]有按照操作說明書上要求操作造成的故障；

②由于需方原因造成碰撞或其他外部原因造成的故障；

③需方自行拆裝、修理發生室及高壓電源造成的故障；

④發生室進水所引起的故障。
